Az áramlásoptimalizálás művészetének elsajátítása a csavar- és hordótervezésben

A polimerfeldolgozás bonyolult balettjében a csavar és a hordó játszik főszerepet. Látszólag egyszerű geometriájuk meghazudtolja a rejtett bonyolultságot, ahol a tervezés finom finomításai drámai módon befolyásolhatják az anyagok áramlását, és mindent befolyásolnak a termék minőségétől a gyártás hatékonyságáig. Ebbe a világba való elmélyüléshez a felszínen túlra, az áramlásoptimalizálás birodalmába kell nézni, ahol az ördög valóban a részletekben lakozik.

A Flow nyelvének megértése:

Mielőtt belemerülnénk a csavar és hordó táncába, alapozzuk meg a flow nyelvét. Három kulcsfogalom uralkodik:

Tartózkodási idő: Az az idő, ameddig egy anyag a csavarcsatornákban tölt. A hosszabb tartózkodási idők nagyobb nyírásnak és hőhatásnak teszik ki az anyagot, ami megváltoztatja tulajdonságait.

Példa: A PVC-t feldolgozó egycsigás extruderben a csavar hosszának 10%-os növelése 5%-kal meghosszabbíthatja az átlagos tartózkodási időt, ami:

Nagyobb hőátadás: A polimerkeverék jobb olvadása és homogenitása.

Csökkentett nyírófeszültség: Potenciálisan minimalizálja a degradációt és javítja a termék tisztaságát.

Kompromisszum: Enyhén csökkent a teljesítmény a hosszabb anyagút miatt.

Nyírófeszültség eloszlása: Az anyagra ható erők nem egyenletes eloszlása, amikor az a csavarcsatornákon áthalad. Ez helyi túlmelegedéshez, károsodáshoz vagy akár csatornaelzáródáshoz vezethet.

Adatpont: A polietilént feldolgozó ikercsigás extruderen végzett CFD-szimulációk feltárják:

Csúcs nyírófeszültség a hordó falánál: 20%-kal magasabb az átlagosnál, ami lokális túlmelegedést és polimer láncszakadást okozhat.

A keverőelemek optimalizálása: Csökkenti a csúcsfeszültséget 15%-kal, és egyenletesebb eloszlást ér el, javítja a termék konzisztenciáját és csökkenti a selejt mennyiségét.

Nyomás ingadozások: A nyomás ingadozása a hordón belül a csavar forgásakor. A túlzott ingadozások ronthatják a termék minőségét, és akár károsíthatják a berendezést.

Esettanulmány: Egy élelmiszer-minőségű PP-feldolgozó sor akár 30%-os nyomáscsúcsokat is tapasztalt a betáplálási zóna közelében, ami a következőket eredményezte:

Fokozott kopás: Csavar- és hengerelemeken a mechanikai igénybevétel miatt.

Anyagcsatornázás: Egyenetlen áramlás és lehetséges termékhibák.

Megoldás: Az adagolási zóna geometriájának és a csavarprofilnak a beállítása, a nyomásingadozások 25%-os csökkentése és az áramlási stabilitás javítása.

A csavar művészete:

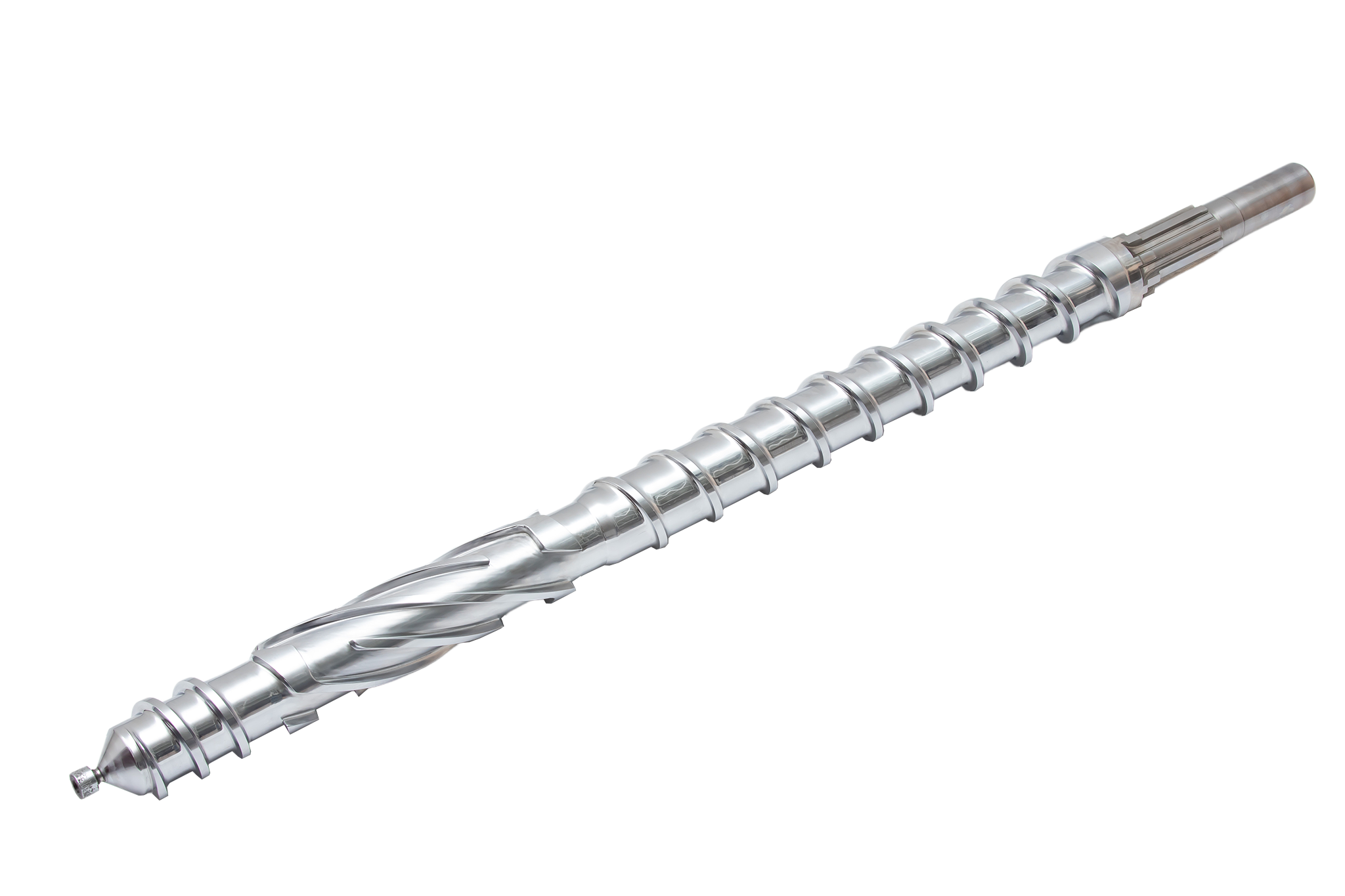

Most keringőzzünk magával a csavarral. Geometriája, a repülési szögek, előtolási zónák és keverési szakaszok gondosan koreografált összjátéka határozza meg az anyag útját.

Repülési szögek: Az a szög, amelyben a csavar bordái kinyúlnak a hordó falából. A meredekebb szögek gyorsabban továbbítják az anyagot, míg a sekélyebb szögek elősegítik a keveredést és a tartózkodási időt.

Összehasonlító elemzés: Összehasonlítás két egycsavaros kivitel PETG feldolgozásához:

Repülési szög 25°: Gyorsabb anyagszállítás, nagyobb áteresztőképesség, de megnövekedett nyírófeszültség és potenciális degradáció.

Repülési szög 30°: Kissé lassabb az áteresztőképesség, de kisebb a nyírófeszültség, és jobb a termék tisztasága és szilárdsága.

Kulcsszavak: Az optimális szög kiválasztása az anyag tulajdonságaitól és a kívánt eredménytől (sebesség vs. minőség) függ.

Betáplálási zónák: Azok a szakaszok, ahol az anyag belép a csavarcsatornákba. Kialakításuk befolyásolja, hogy az anyag milyen gyorsan és egyenletesen tölti ki a csatornákat, befolyásolva az áramlás egyenletességét és a nyomáseloszlást.

Mennyiségi hatás: Az ikercsigás extruder betáplálási zóna kialakításának optimalizálása a PC feldolgozásához a következőket eredményezheti:

Csökkentett légbezáródás: 10%-kal, minimalizálja az üregeket és javítja a termék sűrűségét.

Gyorsabb anyagfeltöltés: Csökkenti a nyomásingadozást és a visszafolyás lehetőségét.

Adatforrás: VisiFlow szimulációk és valós termelési adatok elemzése.

Keverési szakaszok: Kijelölt zónák a csavarcsatornákon belül, ahol az anyagot szándékosan kavarják és hajtogatják. Ezek a szakaszok elősegítik a különböző komponensek keverését vagy elősegítik a hőátadást.

Konkrét példa: Speciális keverőrészek kialakítása terelőlemezekkel egy csavaros feldolgozó nylon 66-ban:

Az adalékanyagok továbbfejlesztett keverése: 15%-kal, egyenletes tulajdonságokat és teljesítményt biztosítva a végtermékben.

Ellenőrzött hőátadás: Megakadályozza a helyi túlmelegedést és az esetleges vetemedést.

Szoftvereszköz: Formaáramlás-elemzés a keverési szakasz geometriájának és a terelőlemez konfigurációjának optimalizálásához.

A hatás vizualizálása:

Ahhoz, hogy valóban értékeljük ezeknek a tervezési döntéseknek a hatását, a statikus leírások elmaradnak. Az interaktív szimulációk vagy vizuális segédeszközök jelentik a kulcsot az áramlásoptimalizálás titkainak feltárásához. Képzeld el:

Színkódolt áramlási vizualizáció: szemtanúja, hogyan áramlik át az anyag a csavarcsatornákon, kiemelve a nagy nyírással járó területeket, a stagnáló zónákat és a potenciális nyomásnövekedést.

Színkódolt áramlási vizualizáció: A VisiFlow segítségével láthatjuk, hogyan változik a hőeloszlás a polietilént feldolgozó egycsigás extruder csavarcsatornáin belül. Az élénk piros zóna a hordó falánál a lehetséges túlmelegedést jelzi, míg a hidegebb kék árnyalatok a közepén az optimalizált keverési szakaszok hatását mutatják be.

Animált nyomásmérők: Megfigyeli, hogyan ingadozik a nyomás a henger mentén, azonosítja a potenciális feszültségi pontokat, és irányítja a csavargeometriát.

A CFX-szimulációk dinamikusan képesek megjeleníteni a nyomásingadozásokat a PVC-t feldolgozó ikercsigás extruder hengere mentén. A betáplálási zóna közelében gyors tüskéket láthatunk, amelyek kiemelik a potenciális igénybevételnek kitett területeket, majd a precízen megtervezett keverőelemeknek köszönhetően fokozatosan csökkennek.

Összehasonlító szimulációk: Különböző csavarkialakítások egymás melletti összehasonlítása ugyanarra az anyagra, feltárva, hogy a repülési szögek vagy a keverési szakaszok finom változásai hogyan változtathatják meg drámaian az áramlási mintákat és a tartózkodási időt.

A Moldflow lehetővé teszi, hogy egymás mellett hasonlítsuk össze a polipropilén feldolgozására szolgáló két csavarkialakítást. Az egyik szabványos repülési szöggel egyenetlen áramlást és stagnáló zónákat (zöld területeket) mutat, míg a másik, kissé meredekebb szögű, egyenletesebb és hatékonyabb áramlási mintát mutat (kék területek).

A pontosság ereje:

Az áramlásoptimalizálás művészetének elsajátításával a gyártók erős fegyvert kapnak arzenáljukba. A következőket tehetik:

A termék minőségének javítása: Az egyenletes folyás és a szabályozott nyírás minimalizálja a hibákat, biztosítva az egységes terméktulajdonságokat, például szilárdságot, textúrát és színt.

Növelje a termelés hatékonyságát: Az optimalizált áramlás csökkenti az energiafogyasztást, minimalizálja a hulladékképződést és maximalizálja az áteresztőképességet.

Testre szabott megoldások egyedi igényekhez: A tervezés és az áramlás közötti bonyolult kapcsolat megértésével a gyártók testreszabott csavar- és hordókonfigurációkat hozhatnak létre az egyedi anyagokhoz és a feldolgozási kihívásokhoz.

Az ezekből a szoftvereszközökből származó valós adatok elemzésével számszerűsíthetjük a tervezési döntések hatását:

Csökkentett nyírófeszültség: Az LDPE-t feldolgozó egycsigás extruder repülési szögének 5 fokkal történő csökkentése a csúcs nyírófeszültség 12%-os csökkenéséhez vezethet, ami potenciálisan minimalizálja a polimer lebomlását és javítja a termék minőségét.

Optimalizált nyomáseloszlás: A stratégiailag elhelyezett keverőszakaszok megvalósítása egy ikercsigás extruderben, amely feldolgozza a PVC-t, akár 20%-kal is csökkentheti a nyomásingadozásokat, minimálisra csökkentve a berendezések kopását.

Megnövelt áteresztőképesség: A PP feldolgozására szolgáló csavar előtolási zóna kialakításának módosítása 7%-os áteresztőképesség-növekedést eredményezhet, növelve a termelés hatékonyságát a termék minőségének romlása nélkül.

Fontos megjegyezni, hogy az áramlásoptimalizálás nemcsak a csavaron és a hengeren túlmutat. Vegye figyelembe ezeket a további tényezőket:

Anyagtulajdonságok: A feldolgozott anyag viszkozitása, hővezető képessége és egyéb tulajdonságai közvetlenül befolyásolják az áramlási viselkedést. Ezen tulajdonságok megértése kulcsfontosságú a megfelelő csavarkialakítás és folyamatparaméterek kiválasztásához.

Lefelé irányuló berendezések: A csavarból és a hengerből kilépő anyag áramlási jellemzőinek kompatibilisnek kell lenniük a későbbi berendezésekkel, például a szerszámokkal vagy formákkal, hogy biztosítsák a zökkenőmentes és hatékony gyártási folyamatot.
